سلسلة المنتجات :
EAZ seriesالمعيار المطبق :
EN733/DIN24255 Standardالقدرات :
4-400m3/hرؤوس :
8-150mقطر المدخل والمخرج: :
32-150mmالسرعة (دورة/دقيقة) :
1450 or 2900 rpm (50Hz)/1750 or 3500rpm(60Hz)أقصى ضغط تشغيل :
1.0MPa standard; 1.6MPa on requestدرجة حرارة :
85℃（standard）；120℃（on request）إي إيه زدمضخة طرد مركزي ذات شفط طرفي عالي الضغط ومقترنة مباشرة
باعتبارها نسخة متصلة مباشرة من سلسلة EA، تستغني سلسلة EIFEL EAZ عن مكونات التوصيل. يتم إدخال عمود المحرك مباشرة في عمود المضخة، مما يضمن دقة التمركز ويقلل من البعد المحوري الكلي. تتميز هذه السلسلة بمكونات قابلة للتبديل بدرجة عالية وهيكل موفر للمساحة، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات، بما في ذلك المصانع، وعمليات التعدين، وإمدادات المياه البلدية، ومرافق مكافحة الحرائق، وأنظمة تكييف الهواء، والري الزراعي.
مضخة مياه

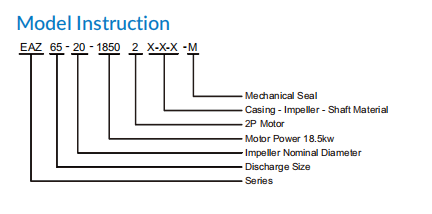

رمز المادة
ج: حديد الزهر
45: ASTM 1045
س: الحديد المطاوع
S304: ASTM304
ب: آلات نفخ نحاسية
S316: ASTM316
S: ASTM 420
م: مانع تسرب ميكانيكي
التصميم والهيكل
| تصميم | الأداء والأبعاد وفقًا للمعيار الأوروبي BS EN733/DIN24255 | ||
| بناء | غلاف حلزوني، ذو اقتران مباشر، شفط طرفي محوري، مرحلة واحدة، شفط واحد | ||
| DN (مم) | 32-150 | ||
| شفة | DIN2501 PN16 GB /T17241.6 PN1.6 | ||
| محرك | محرك قياسي وفقًا لمعايير اللجنة الكهروتقنية الدولية |
مادة
| جزء | مادة قياسية | خيارات متاحة عند الطلب |
| غلاف | حديد الزهر | حديد مطاوع / ASTM304(CF8) / ASTM316(CF8M) |
| المكره | النحاس | حديد الزهر/ البرونز/ ASTM304(CF8)/ ASTM316(CF8M) |
| رمح | ASTM420 | ASTM304/ ASTM316/ ASTM1045 |
| مانع تسرب العمود | مانع تسرب ميكانيكي | - |
بيانات التشغيل
| معدل التدفق (Q) | 4-400 متر مربع/ساعة |
| رأس (H) | 8-150 متر |
| سرعة | 1450 أو 2900 دورة في الدقيقة (50 هرتز) / 1750 أو 3500 دورة في الدقيقة (60 هرتز) |
| أقصى درجة حرارة | 85 درجة مئوية (قياسي)؛ 120 درجة مئوية (عند الطلب) |
| ضغط العمل | 1.0 ميجا باسكال (قياسي)؛ 1.6 ميجا باسكال (عند الطلب) |
| وسيط النقل | الماء النظيف أو السوائل المشابهة للماء النظيف في خصائصها الفيزيائية |

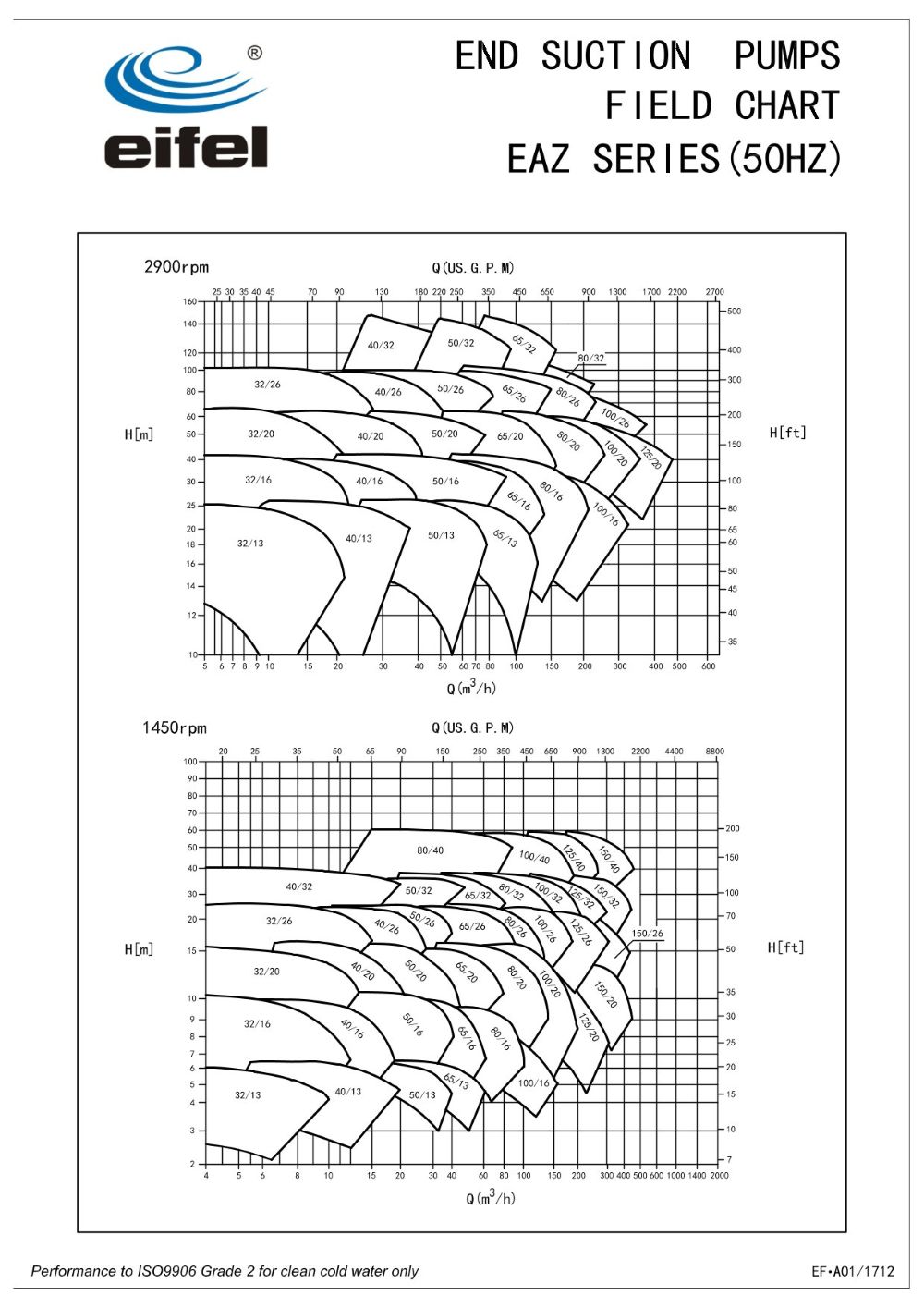

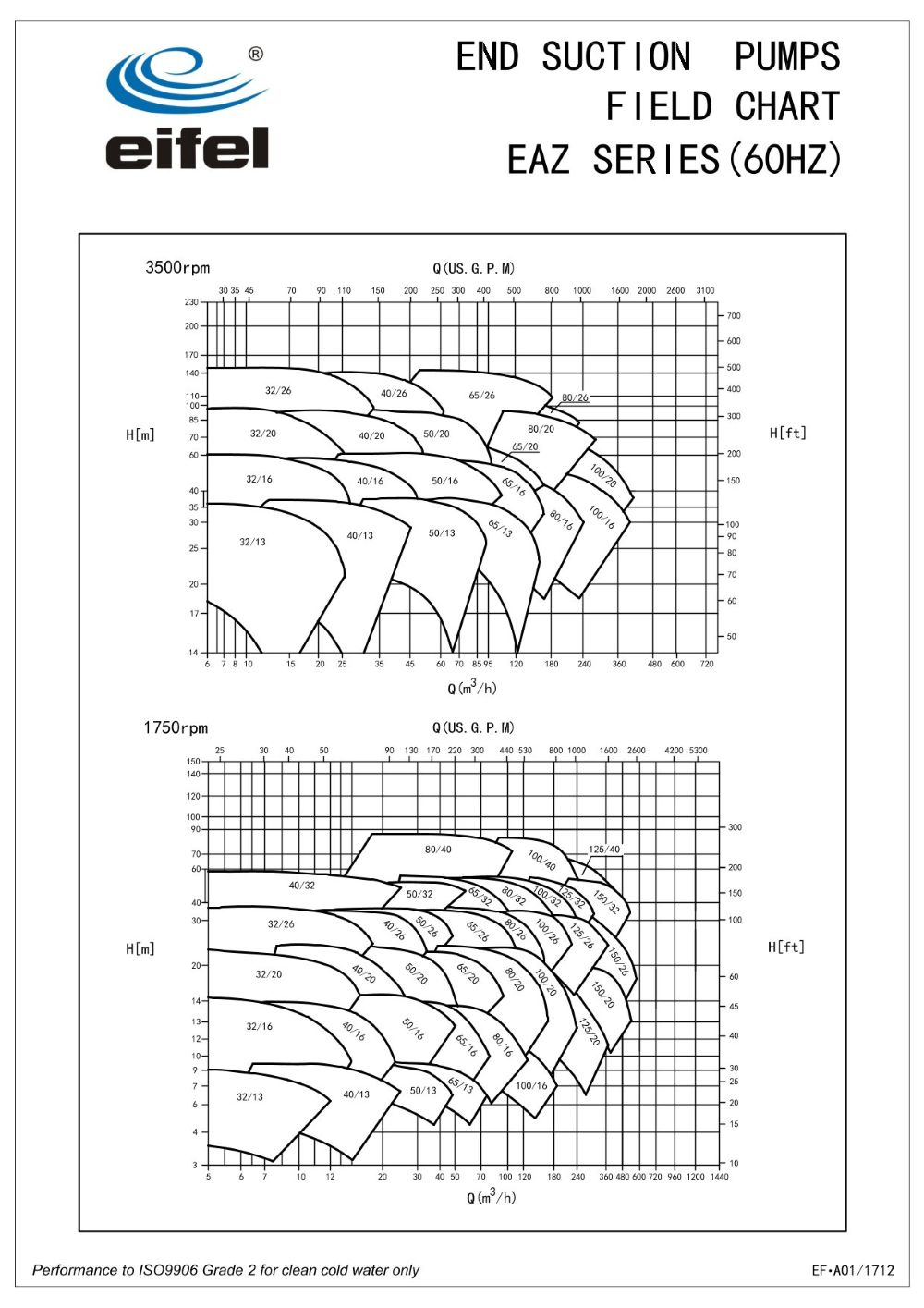

مخطط ميداني
سلسلة EIFEL EAZ هي نوع من سلسلة EA ذات اقتران مباشر. لا حاجة لاستخدام وصلات، حيث يتم توصيل عمود المحرك بعمود المضخة لضمان التمركز وتقصير الطول المحوري.
اقرأ المزيد
هذه المضخة من النوع المتصل مباشرة، فلا حاجة لاستخدام وصلات، ويتم توصيل عمود المحرك بعمود المضخة لضمان التمركز وتقصير الطول المحوري.
اقرأ المزيد
