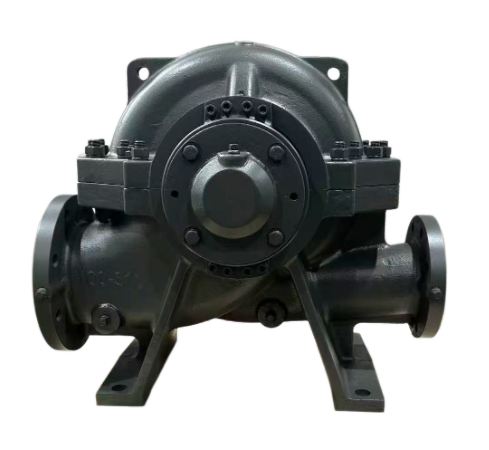

مضخة إيفل الأفقية ذات الغلاف المنفصل مزدوج الشفط بسعة كبيرة
صُممت هذه المضخات ذات الغلاف المنفصل بمدخلين للشفط. تتميز هذه المضخات بمعدل تدفق عالٍ، وكفاءة عالية، وتشغيل مستقر، وضوضاء منخفضة، وعمر خدمة طويل.
سلسلة المنتجات :
ES Seriesالمعيار المطبق :
GB/T5657-95, QT/FZEF 001-2014 Standardالقدرات :
36~3400m³/hرؤوس :
8~190mقطر المدخل والمخرج: :
50~350mmالسرعة (دورة/دقيقة) :
1480 or 2980 rpm (50Hz) / 1780 or 3580 rpm (60Hz)أقصى ضغط تشغيل :
1.6MPa(standard); 2.5MPa(on request)درجة حرارة :
85~105℃مضخة مياه ذات معدل تدفق عالٍ وغلاف مزدوج الشفط
تتميز هذه المضخة بمعدل تدفق عالٍ، وكفاءة عالية، وتشغيل مستقر، وضوضاء منخفضة.يتميز هذا المنتج بعمر خدمة طويل، وسهولة التركيب والصيانة. ويستخدم على نطاق واسع في المصانع والمناجم وإمدادات المياه في المدن والري وأنظمة التدفئة والتهوية وتكييف الهواء وصناعة السفن.

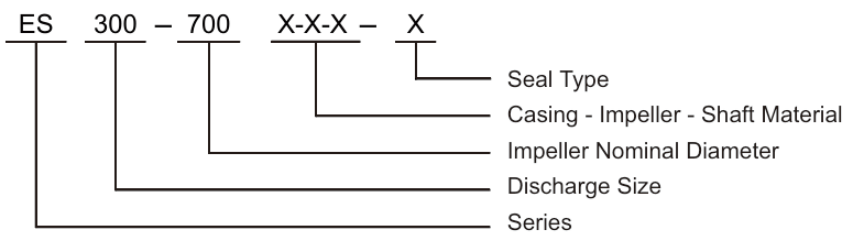

نموذج التعليمات
رمز المادة
ج: حديد الزهر S304: ASTM 304
س: حديد مطاوع S316: ASTM 316
ب: نوع ختم نحاسي
S: ASTM 420 M: مانع تسرب ميكانيكي
45: ASTM 1045 P: حشوة غدة
طلب
مادة
| جزء | مادة قياسية | خيار متاح عند الطلب |
| غلاف | حديد الزهر | حديد مطاوع |
| المكره | النحاس | حديد الزهر / ASTM304(CF8) / ASTM316(CF8M) |
| رمح | ASTM1045 | ASTM304 / ASTM316 / ASTM420 |
| مانع تسرب العمود | مانع تسرب ميكانيكي | حشوة الغدة |
التصميم والهيكل
التصميم: الأداء وفقًا للمعيار GB/T5657-95، Q/FZEF 01-214

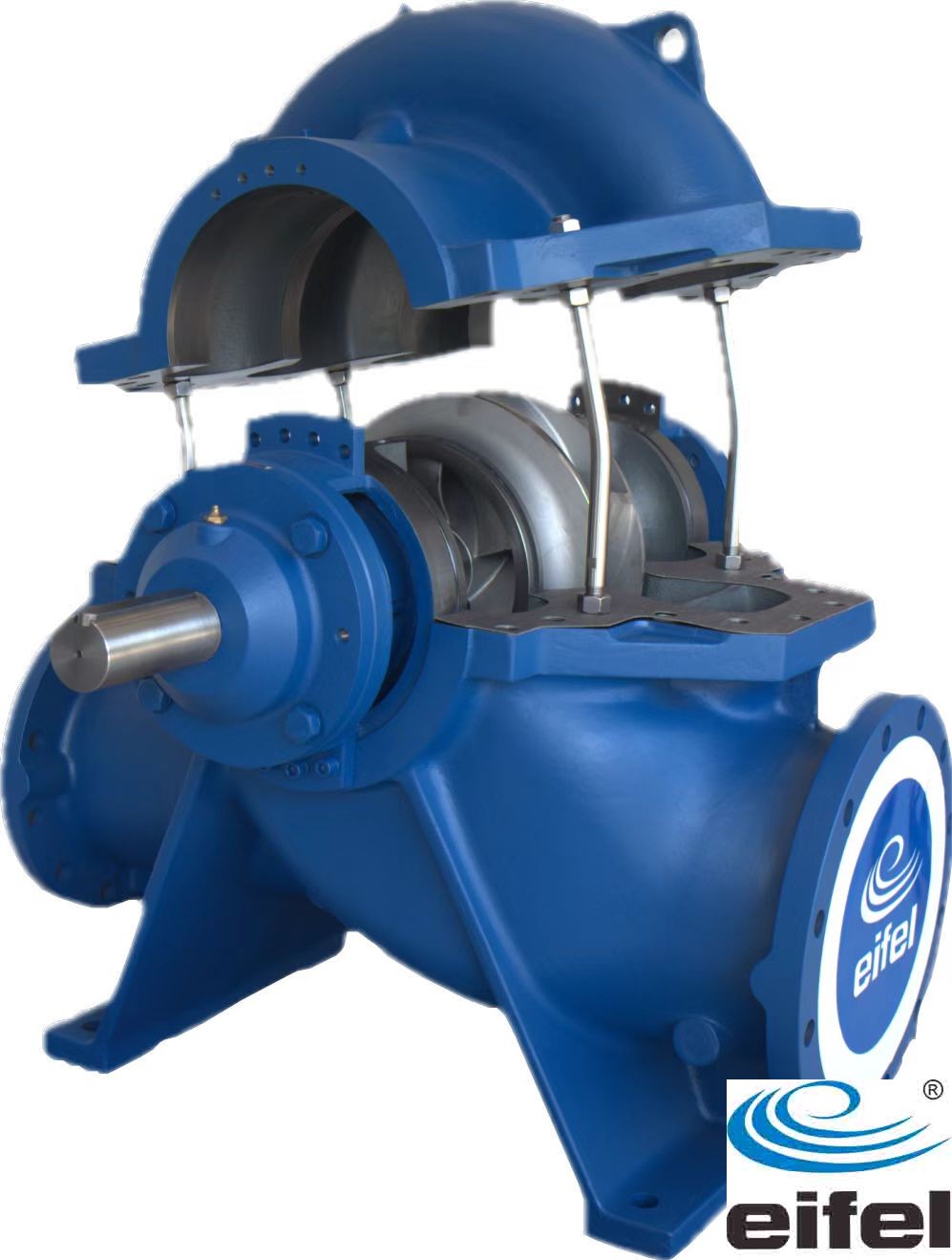

التركيب: مرحلة واحدة، شفط مزدوج، غلاف مقسم
القطر الاسمي (مم): 50~350
شفة: DIN2501 PN16 GB / T17241.6 PN1.6
بيانات التشغيل
| معدل التدفق (Q) | 36~3400 متر مكعب/ساعة |
| الرأس (ح) | 8~190 مترًا |
| سرعة | 1480 أو 2900 دورة في الدقيقة (50 هرتز) / 1780 أو 3580 دورة في الدقيقة (60 هرتز) |
| أقصى درجة حرارة | 85 درجة مئوية (قياسي)؛ 105 درجة مئوية (عند الطلب) |
| ضغط العمل | 1.6 ميجا باسكال (قياسي)؛ 2.5 ميجا باسكال (عند الطلب) |
| وسيط النقل | الماء النظيف أو السوائل المشابهة للماء النظيف في خصائصها الفيزيائية |

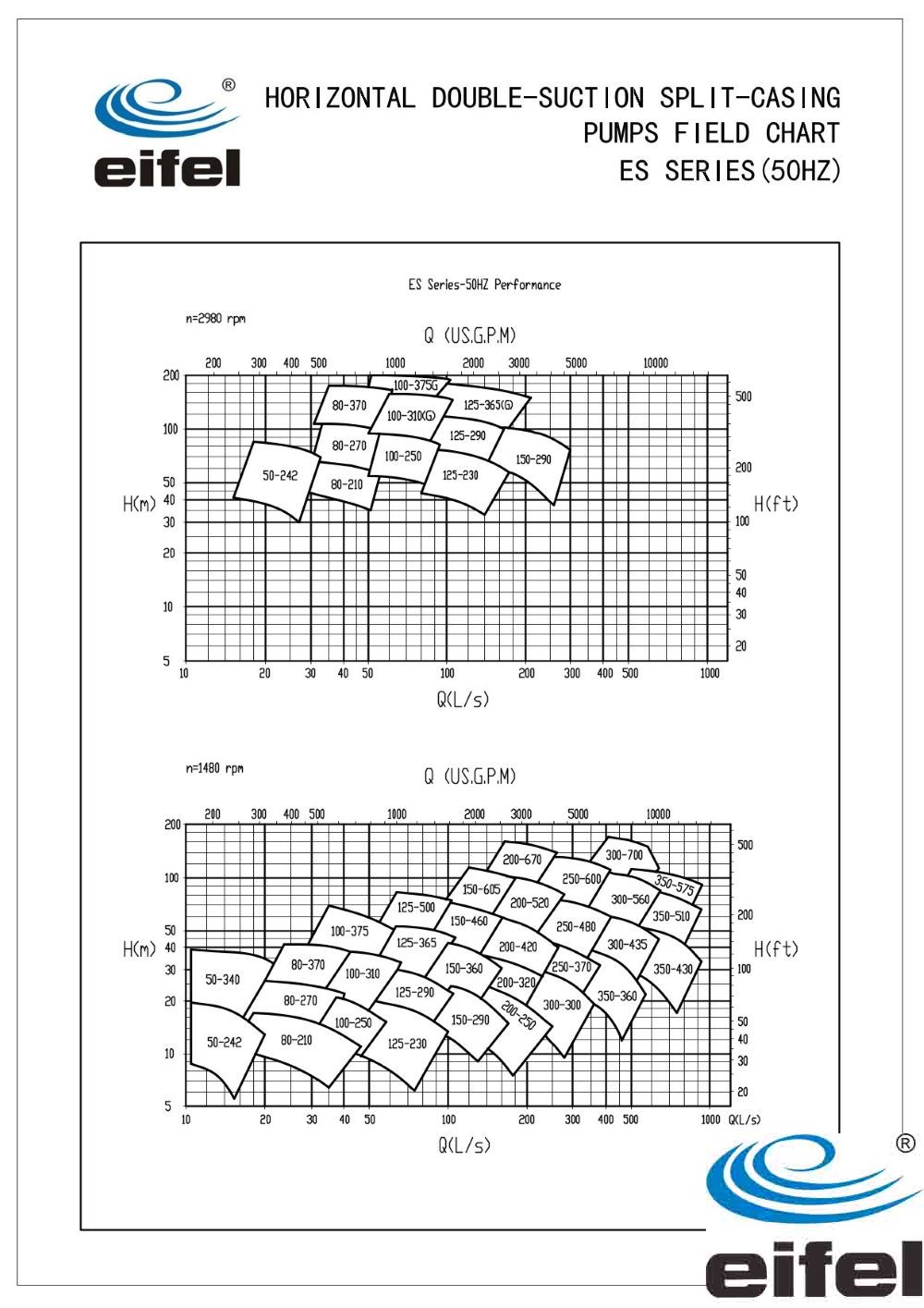

مخططات ميدانية
صُممت هذه المضخات ذات الغلاف المنفصل بمدخلين للشفط. تتميز هذه المضخات بمعدل تدفق عالٍ، وكفاءة عالية، وتشغيل مستقر، وضوضاء منخفضة، وعمر خدمة طويل.
