GB/T5657-95، Q/ FZEF 001-2014 مضخة قياسية مزدوجة الشفط ذات غلاف منفصل لنظام التبريد
صُممت مضخات الغلاف المنفصل من سلسلة EIFEL ESD بمدخلين للشفط. تتميز هذه المضخات بمعدل تدفق عالٍ، وكفاءة عالية، وتشغيل مستقر، وضوضاء منخفضة، وعمر خدمة طويل، وسهولة التركيب والصيانة. تُستخدم على نطاق واسع في المصانع، والمناجم، وشبكات إمداد المياه، والري، وأنظمة التدفئة والتهوية وتكييف الهواء، وصناعة السفن.
سلسلة المنتجات :
ESD seiresالمعيار المطبق :
GB/T5657-95, Q/ FZEF 001-2014 Standardالقدرات :
36~3400m3/hرؤوس :
8~190mقطر المدخل والمخرج: :
80~400mmالسرعة (دورة/دقيقة) :
1480 or 2980 rpm(50Hz)/ 1780 or 3580 rpm(60Hz)أقصى ضغط تشغيل :
1.6 MPa (standard) ; 2.5 MPa (on request)درجة حرارة :
85℃(standard); 105℃(on requset)Description & Features
EIFEL ESD series split case pumps feature a double-suction design. Characterized by high flow capacity, superior efficiency, steady operation, low noise emission and extended service life, this pump model also boasts convenient installation and maintenance. It is extensively applied across industries including factories, mines, municipal water supply, agricultural irrigation, HVAC systems and marine engineering.

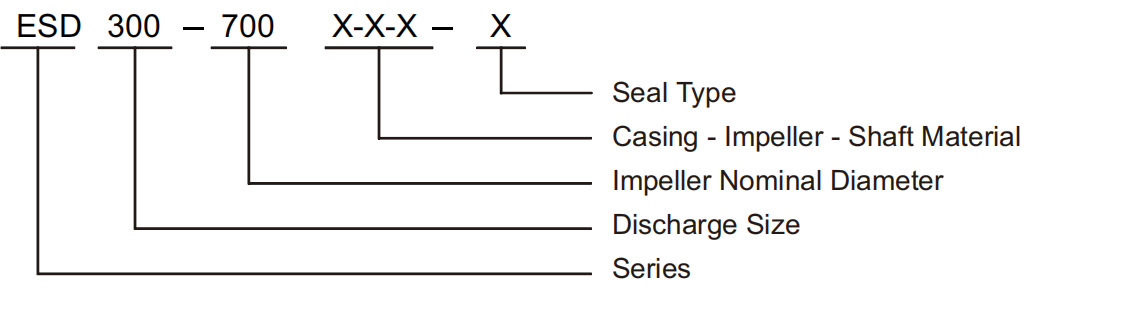

Model Instruction:
Material Code
C: Cast Iron
Q: Ductile Iron
B: Brass
S: ASTM 420
45: ASTM 1045
S304: ASTM 304
S316: ASTM 316
Design & Structure
| Design | Performance referring to GB/T5657-95, Q/ FZEF 001-2014 Standard |
| Structure | Single-Stage, Double-Suction, Split-Casing |
| DN (mm） | 80~400 |
| Flange | DIN2501 PN16 GB / T17241.6 PN1.6 |
Material
| Part | Standard Material | Options on request |
| Casing | Cast Iron | Ductile Iron |
| Impeller | Brass | Cast Iron / ASTM304(CF8) / ASTM316(CF8M) |
| Shaft | ASTM1045 | ASTM304 / ASTM316 / ASTM420 |
| Shaft Seal | Mechanical Seal | Gland Packing |
Operating Data
| Flow Rate(Q) | 36~3400m3/h |
| Head(H) | 8~190 m |
| Speed | 1480 or 2980 rpm (50Hz) / 1780 or 3580 rpm (60Hz) |
| Max Temperature | 85℃(standard) ; 105℃(on request) |
| Working Pressure | 1.6MPa(standard) ; 2.5MPa(on request) |
| Conveying Medium | Clean water or liquids similar to clean water in physical property |
Applications
صُممت مضخات الغلاف المنفصل من سلسلة EIFEL ESD بمدخلين للشفط. تتميز هذه المضخات بمعدل تدفق عالٍ، وكفاءة عالية، وتشغيل مستقر، وضوضاء منخفضة، وعمر خدمة طويل، وسهولة التركيب والصيانة. تُستخدم على نطاق واسع في المصانع، والمناجم، وشبكات إمداد المياه، والري، وأنظمة التدفئة والتهوية وتكييف الهواء، وصناعة السفن.
